Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 7490100110A
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$1.25
Détails d'emballage: T&R
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Série: |
Transformateur CMS WE-LAN 10/100 Base-TX |
Numéro de pièce :: |
7490100110A |
Standard: |
10/100BASE-TX |
Ports: |
1 |
Emballer: |
smt |
Température de fonctionnement :: |
0 °C au °C +70 |
Tension d'isolement: |
1 500 V (RMS) |
Inductance: |
µH 350 |
Série: |
Transformateur CMS WE-LAN 10/100 Base-TX |
Numéro de pièce :: |
7490100110A |
Standard: |
10/100BASE-TX |
Ports: |
1 |
Emballer: |
smt |
Température de fonctionnement :: |
0 °C au °C +70 |
Tension d'isolement: |
1 500 V (RMS) |
Inductance: |
µH 350 |

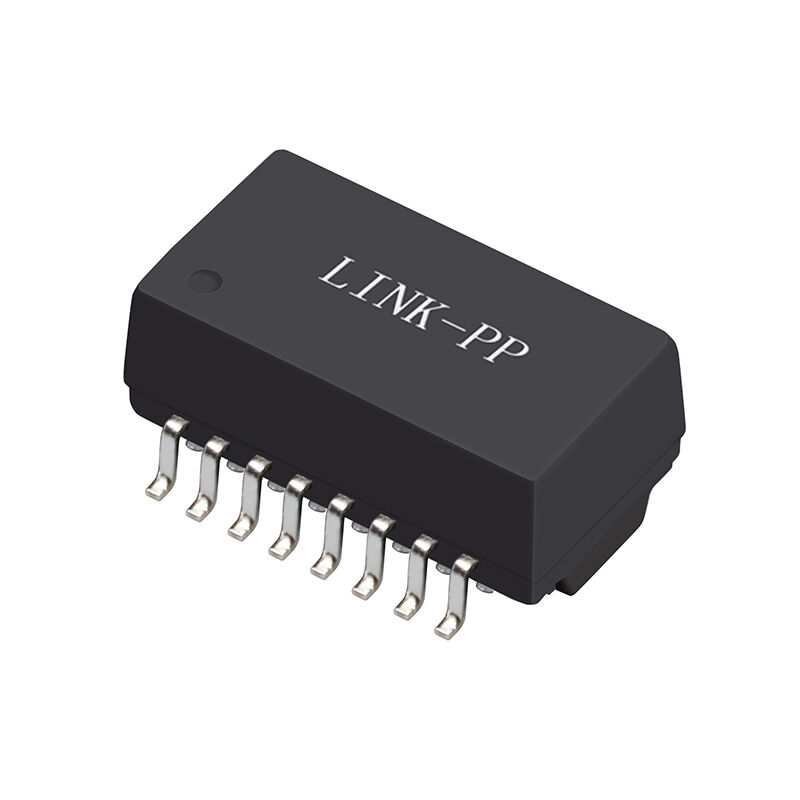

Le transformateur LAN 7490100110A est un module magnétique LAN 10/100BASE-TX à port unique conçu pour les équipements de réseau Ethernet. Il possède une inductance minimale de 350 μH, une tension d'isolement RMS de 1500 V,et un 11:1 ratio de virage (± 3%), assurant une transmission stable du signal et une isolation électrique fiable.
Le transformateur prend en charge des débits de données Ethernet de 10/100 Mbps, fonctionne dans une plage de température de 0 °C à +70 °C et est intégré dans un package SMT compact pour les conceptions de circuits imprimés à haute densité.Avec une faible perte d'insertion (-1.1 dB max), une perte de retour optimisée, et un fort rejet différentiel-mode commun, le 7490100110A convient aux commutateurs Ethernet, aux routeurs, aux équipements de réseautage industriel,et interfaces LAN intégrées.
Ce 7490100110A assure une excellente intégrité du signal, une suppression de l'EMI et une transmission fiable des données pour les applications Ethernet 10/100. Il est optimisé pour les mises en page de circuits imprimés compacts, adapté aux commutateurs,routeurs, et les dispositifs de réseautage industriel.
| Les biens immobiliers | Conditions d'essai | Valeur | Unité | La tolérance |
|---|---|---|---|---|
| Inductivité (L) | Le décalage de 100 kHz / 100 mV @ 8 mA en courant continu | 350 | μH | Min. |
| Voltage d'essai d'isolation (VT) | Une minute. | 1500 | V (RMS) | Min. |
| Perte d'insertion (IL) | 1 à 100 MHz | - Une.1 | dB | - Je ne peux pas. |
| Perte de rendement (RL) | 1 à 30 MHz @ 100 Ω | - 18 ans. | dB | Min. |
| 30 à 60 MHz @ 100 Ω | - Quatorze | dB | Min. | |
| 60 à 80 MHz @ 100 Ω | - 12 ans | dB | Min. | |
| 80 à 100 MHz @ 100 Ω | - Une dizaine. | dB | Min. | |
| Ratio de rejet différentiel par rapport au mode commun (DCMR) | 1 à 30 MHz | - 38 ans. | dB | Min. |
| 30 à 60 MHz | - 38 ans. | dB | Min. | |
| 60 à 100 MHz | - 30 ans | dB | Min. | |
| Écoute transversale (CT) | 1 à 60 MHz | - Quarante | dB | Min. |
| 60 à 100 MHz | - 35 ans. | dB | Min. | |
| Ratio des tours (n) | Je ne sais pas. | 1:1 | Je ne sais pas. | ± 3% |
| Taux de données | Je ne sais pas. | 10/100BASE-TX | Je ne sais pas. | Je ne sais pas. |
En sélectionnant le transformateur LAN 7490100110A, les ingénieurs bénéficient:
Ce transformateur est idéal pour les applications nécessitant des performances constantes, une taille compacte et une isolation réseau robuste.
Mettez à jour vos conceptions Ethernet dès aujourd'huiL'équipement de base est fourni par le fabricant.pour les transformateurs LAN et les magnétiques de réseau connexes.
