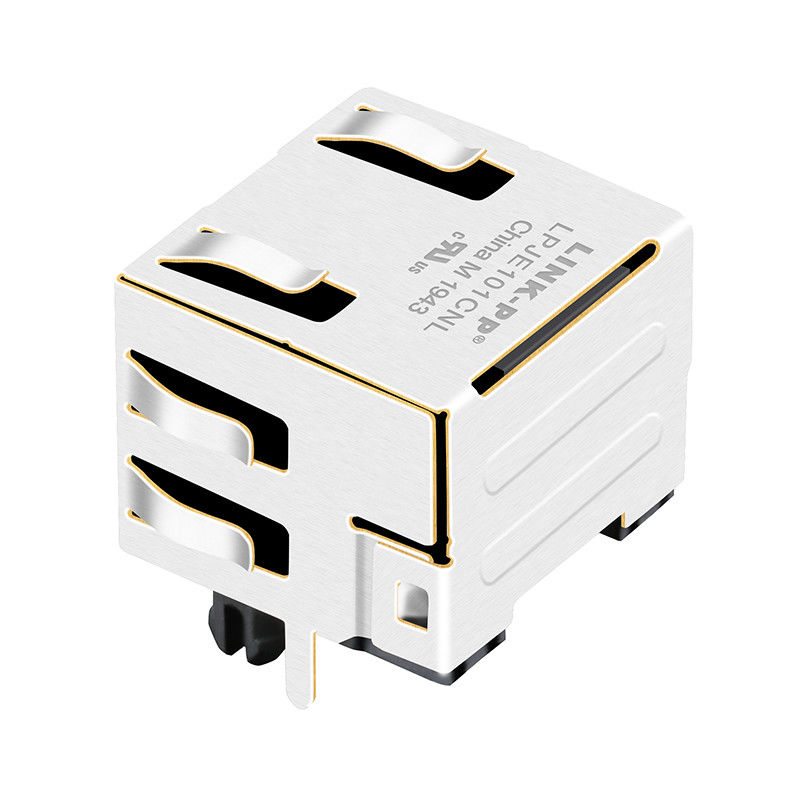

615008140621 RJ45 prise modulaire protégée par EMI à doigt CAT 3

Description de la prise modulaire RJ45 LPJE101CNL :

Le615008140621est un profil standard très fiablePrise RJ45 8P8C blindéeconçu pour un montage robuste sur carte de circuit imprimé (PCB). Conçu pour les applications de réseau et de télécommunications standard, ce connecteur modulaire 1x1 à port unique présente une orientation horizontale (à angle droit) avec une conception de verrouillage « Tab Up ».

RéunionCHAT 3normes de performance, ce connecteur fonctionne efficacement à 1,5 A et 120 V (AC). Pour s'adapter à des conceptions de cartes spécifiques et à des intégrations rentables, ce modèle est délibérément configurésans magnétique intégré (transformateurs)etsans indicateurs LED. Son blindage entièrement métallique offre une excellente protection contre les interférences électromagnétiques (EMI), garantissant une transmission du signal propre et stable dans les environnements exigeants.

Principales fonctionnalités

• Prise modulaire 8P8C RJ45
• Conception blindéepour une protection EMI améliorée
• Montage horizontal sur circuit imprimé
• Configuration de ports 1x1
• Orientation de l'onglet vers le haut
• Sans transformateur magnétique
• Sans indicateurs LED
• Compatible catégorie 3
• Courant nominal de 1,5 A
• Tension nominale de 120 V CA
• Emballage en barquettepour un assemblage efficace

615008140621 (LPJE101CNL) Spécification RJ45 pdf :

LPJE101CNL.pdf

1. 615008140621 Fiche technique RJ45 - Dimensions

2. Fiche technique 615008140621 RJ45 - Modèle de trous recommandé

Spécifications clés du connecteur PCB RJ45 blindé 615008140621

Assurance qualité et service après-vente :

Livré dans le cadre des connecteurs RJ45 de LINK-PP avec assurance qualité et support après-vente. Chaque connecteur est soumis à des tests et à une inspection rigoureux pendant le processus de fabrication. Comprend l'inspection des matériaux entrants, l'inspection des résistances et des condensateurs, l'évaluation du soudage et des tests approfondis des composants LED. LINK-PP propose un service de garantie pour offrir aux clients une tranquillité d'esprit. Cette garantie couvre tout défaut de fabrication.Notre équipe d'assistanceest toujours disponible pour vous aider en cas de problème, en vous fournissant des conseils d'experts. Pour des considérations à long terme, ces connecteurs sont conçus pour une température de soudure maximale à la vague de +260°C. La durabilité et la longévité sont assurées même dans des conditions de soudage difficiles.

Caractéristiques techniques détaillées :

Conçue pour une durabilité et des performances électriques stables, la prise RJ45 Wurth 615008140621 répond aux normes rigoureuses de l'industrie. Vous trouverez ci-dessous les spécifications mécaniques, électriques et environnementales complètes.

1. Propriétés matérielles et mécaniques

2. Spécifications électriques

3. Environnement et conformité

4. Traitement et emballage

Foire aux questions (FAQ) pour la pièce 615008140621

Q : Ce connecteur RJ45 inclut-il des éléments magnétiques intégrés ?

R : Non, le Wurth 615008140621 est une prise modulaire standard sans aimants ni transformateurs internes.

Q : Quelle est la méthode d'emballage pour cette pièce ?

R : Cette pièce est fournie dans un emballage en plateau, ce qui la rend adaptée au transport en toute sécurité et aux chaînes d'assemblage automatisées.

Q : Y a-t-il des LED d'état sur ce connecteur ?

R : Non, ce modèle spécifique est conçu sans indicateurs LED.
