Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: HR911157C
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.05-$1.28
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: 3 à 5 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4200K-PCS/Month
Type de produit: |
Le connecteur HR911157C 8P8C |
Nombre de ports: |
1x1 |
Vitesse: |
10BASET, 100BASE-TX |
Orientation de verrou: |
À terre! |
Type de montage: |
À travers le trou (THT) |
Option LED: |
Vert / Jaune |
Type de produit: |
Le connecteur HR911157C 8P8C |
Nombre de ports: |
1x1 |
Vitesse: |
10BASET, 100BASE-TX |
Orientation de verrou: |
À terre! |
Type de montage: |
À travers le trou (THT) |
Option LED: |
Vert / Jaune |

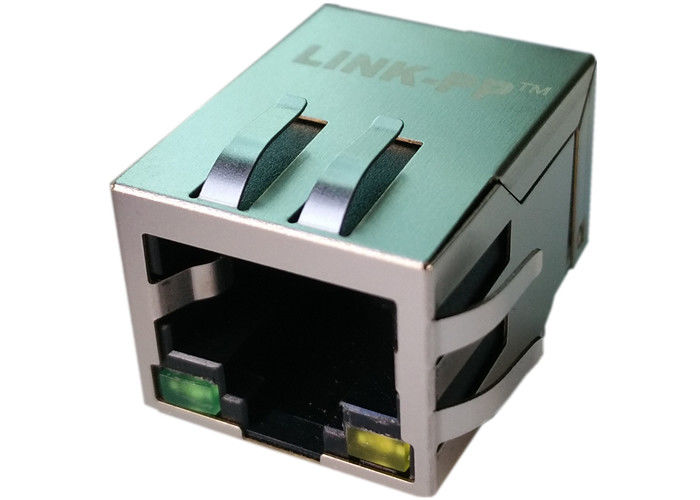

Le LPJ0017GENL est un connecteur 8P8C RJ45 à port unique avec des magnétiques 10/100 Base-T intégrés fabriqué par LINK-PP International Technology Co., Limited.Ce connecteur combine la prise physique RJ45 avec des composants magnétiques intégrés (transformateurs) nécessaires au conditionnement et à l'isolation du signal EthernetIl dispose de deux indicateurs LED (vert et jaune) et est conçu pour diverses applications de réseau, y compris les appareils SOHO (Small Office/Home Office), les implémentations LAN sur carte mère, les hubs,et commutateurs.
La conception magnétique intégrée offre des avantages en éliminant le besoin de composants de transformateur séparés, en réduisant le nombre de composants, en simplifiant la disposition des circuits imprimés et en économisant un espace de carte précieux.Cela fait du LPJ0017GENL une solution efficace pour les conceptions limitées en espace nécessitant une connectivité Ethernet.
|
Connecteur RJ45 à port unique avec magnétisme intégré 10/100 Base-T, LED vert/jaune, tab Down, RoHS |
|
|
Numéro de pièce LINK-PP |
Le nombre de personnes concernées par l'examen |
|
Numéro de la partie |
R911157C |
|
Application-Lan |
Éthernet ((Non PoE) |
|
AutomDX |
Je suis désolé. |
|
Bst Circuit |
Je suis désolé. |
|
Configuration RX |
T,C |
|
Configuration TX |
T,C |
|
Plaquage de la zone d'accouplement par contact |
Pour les pièces d'or |
|
Noyaux par port |
4 |
|
Diodes |
Pas de diodes |
|
Option LED |
Verte/jaune |
|
Fermeture |
Le tableau de bord en bas. |
|
Nombre de ports |
1X1 |
|
Les PCB |
FR4 |
|
Angle de montage du PCB |
Entrée latérale |
|
Postes de maintien des PCB |
T POST |
|
Hauteur de l'emballage (pouces) |
0.531 |
|
Hauteur de l'emballage (mm) |
13.50 |
|
Longueur de l'emballage (pouces) |
0.839 |
|
Longueur de l'emballage (mm) |
21.30 |
|
Largeur de l'emballage (pouces) |
0.630 |
|
Largeur du colis (mm) |
16.00 |
|
Type de broche |
Le soldat |
|
Conforme à la directive RoHS |
Oui-RoHS-5 avec exemption de plomb dans la soudure |
|
Recherche |
Je suis désolé. |
|
Tabs EMI du bouclier |
Avec |
|
Vitesse |
10/100 BASE-T |
|
Température |
0 à 70°C |
|
Retourne le rapport RX |
1CT:1CT |
|
Ratio TX des virages |
1CT:1CT |
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.
Le LPJ0017GENL est optimisé pour les applications Ethernet 10/100 Base-T. Le rapport de rotation du transformateur est maintenu précisément à 1:1 pour les paires de transmission et de réception,assurer l'intégrité du signal à travers la barrière d'isolationL'inductance primaire est spécifiée à un minimum de 350 μH à 100 MHz avec un biais de courant continu de 0,1 V à 8 mA, suffisant pour maintenir la qualité du signal dans les applications Ethernet.
Le connecteur affiche d'excellentes performances sur tous les paramètres électriques clés.s'assurer que la résistance du signal est maintenue sur la gamme de fréquences utilisée par 10/100 Ethernet. Les spécifications de perte de retour varient selon la bande de fréquences (-18 dB à 1-30 MHz, -16 dB à 40 MHz, -14 dB à 50 MHz et -12 dB à 60-80 MHz), ce qui garantit que les réflexions du signal sont maintenues au minimum,réduire les erreurs de données.
La communication croisée entre les paires de signaux est bien contrôlée, avec des spécifications allant de -45 dB à 30 MHz à -35 dB à 100 MHz, offrant une excellente séparation des canaux.les niveaux de rejet du mode commun varient de -35 dB à 30 MHz à -25 dB à 100 MHzL'isolation est évaluée à 1500 Vrms (essai d'hypoténuse), offrant une protection robuste contre les surtensions et assurant la sécurité dans diverses applications.
ÀLe lien-PP, nous sommes spécialisés dans les solutions RJ45 à haute performance adaptées aux exigences modernes des réseaux:
