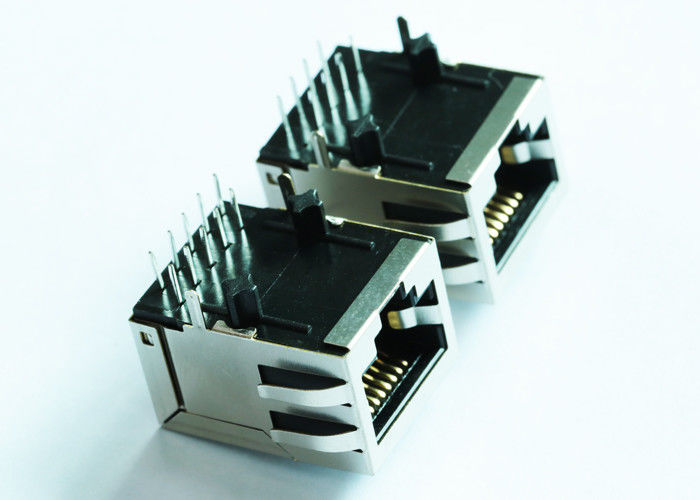

ARJM11A1-805-NN-EW2 jeûnent des connecteurs que Rj45 a intégré le filtre de 2,5 gigaoctets

Détails rapides

2.5G BASE-T RJ45 1 x 1 A INTÉGRÉ LE CONNECTEUR de MAGNETICS

1.RJ-45 doit être norme assortie de FCC
2.Complies avec la condition des normes d'IEEE802.3u.
connecteur 3.RJ 45 avec 2.5G BASE-TX magnétique.
4.Comply avec du Cd condition-entier de numéro de la pièce de RoHS, aucun hectogramme, aucun Cr6+, aucun PBB et PBDE et aucun Pb sur les goupilles externes.
température ambiante 5.Operating : 0℃ à +70℃.
température ambiante 6.Storage : -25℃ à +125℃

modèle 7.Designing : 】 Du 【ARJM11A1-805-NN-EW2

modèle de la production 8.Mass : 】 Du 【

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description

Associé

• Texas Instruments

LINK-PP est le fournisseur préféré du TI.

Accueil pour visiter le site Web de TI : http://www.ti.com/tool/beaglebk#0

Vous regarderez notre logo « LINK-PP » sur le conseil de BeagleBone.

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible

Client principal

Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......

Application de SME

Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique
