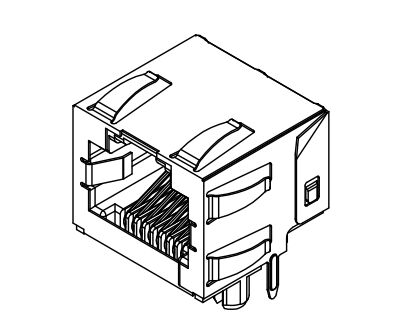

44620-0002 Prise modulaire RJ45 blindée avec fonction de blocage RJ-11

LeLes autres produitsest une prise modulaire inversée à port unique (1x1) de haute performance conçue pour les applications de réseautage et de télécommunications à haute densité.Doté d'un profil bas, orientation à angle droit, ce connecteur blindé est conçu pour la durabilité et l'intégrité supérieure du signal dans des environnements compacts.

C' est le point fort.Caractéristique de dépôt RJ-11fournit une protection mécanique, empêchant l'insertion accidentelle de petites prises RJ-11 ou RJ-12 qui pourraient endommager les broches extérieures de l'interface RJ-45.

Caractéristiques du connecteur RJ45 à port unique sans magnétisme:

Les connecteurs féminins Shielded 8P8C RJ45 sont des composants fiables pour la connexion réseau.Sans LED convient aux appareils ne nécessitant pas d'affichage visuel de l'étatCe connecteur RJ45 blindé est conforme aux réglementations RoHS et de durabilité environnementale.

• Conception inversée (verrouillage supérieur): Optimise l'espace des circuits imprimés et simplifie la gestion des câbles dans les enceintes étroites.
• Écran intégré: Il est équipé d'un bouclier en laiton avec des onglets de mise à la terre pour fournir une excellente protection contre les EMI et une mise à la terre.
• RJ-11 Protection contre les dépôts: La conception mécanique prévient spécifiquement les dommages dus à une insertion incorrecte de la fiche.
• La qualité supérieure du matériau: Construit avec des bornes en nylon (UL 94V-0) remplies de verre à haute température et en bronze phosphoreux à haute conductivité.
• Un revêtement fiable: 50 micro-pouces (1,27 $mu$m) de placage aurifère sélectionné dans la zone de contact assure une durabilité d'accouplement à long terme allant jusqu'à 500 cycles.

44620-0002 RJ45 sans magnétique Spécifications détaillées

Physique et mécanique

Spécifications électriques

Spécifications de la soudure et de l'environnement

44620-0002 Fiche de données RJ45:

Port modulaire RJ45Conformité et normes

• Règlement FCC:Conforme à la partie 68.5 de la FCC pour les prises modulaires.
• Norme cosmétique:Conforme aux prescriptions de la classe B de la norme PS-45499-002.
• Spécification du produit:Le produit doit être présenté sous forme d'une couche d'étain..
• L'équipement doit être équipé d'un dispositif de détection de la flambée.Rating UL 94V-0.

Molex 44620-0002 RJ-45 prise modulaire inversée FAQ

1. Vue d'ensemble du produit

Q1: Quelle est la "RJ-11 Keepout Feature"?

Il s'agit d'une conception mécanique qui empêche l'insertion accidentelle d'une prise RJ-11 dans la prise RJ-45, protégeant ainsi les broches extérieures sensibles des dommages.

Q2: Que signifie "Inverted" pour ce connecteur?

La prise est orientée vers le haut, l'onglet de verrouillage du câble d'accouplement est tourné vers le haut lorsque le connecteur est monté sur le PCB.

Q3: Ce connecteur est-il blindé?

Il comprend un bouclier en laiton pour la protection contre les EMI et des panneaux de sol.

2- Matériel et qualité de construction

Q1: Quels matériaux sont utilisés?

• Casque: noir, en nylon rempli de verre (PA), classé UL 94V-0.
• Les terminaux: bronze phosphoreux de haute performance
• Bouclier: cuivre résistant

Q2: Quelles sont les spécifications du revêtement?

• Zone de contact: Min 50 μin (1,27 μm) or
• PC Surface de la queue: Min 100 μin (2,54 μm) Étain
• sous-plaque: Min 50 μin (1,27 μm) de nickel
• Bouclier: 100 μin (2,54 μm) Nickel sur 50 μin (1,27 μm) Sous-plaque en cuivre

3. Spécifications techniques et empreinte

Q1: Quelle est la hauteur du jack?

Hauteur du profil bas: 13,46 mm (.530 ")

Q2: Quelle est l'épaisseur recommandée des PCB?

1.57 mm (.062")

Q3: Quelles sont les tolérances de diamètre des trous pour la disposition des PCB?

Le diamètre typique du trou terminal est de 0,89 ± 0,08 mm (0,035" ± 0,003")

4Conformité et normes

Q1: Cette prise répond-elle aux réglementations de la FCC?

Oui, il est conforme au règlement FCC partie 68.5 pour les prises modulaires.

Q2: Quelle est la spécification cosmétique?

Conforme aux exigences de la classe B de la spécification cosmétique PS-45499-002.

Q3: Est-ce que ces coffres sont empilables?

L'empilage côte à côte est pris en charge pour les versions sans onglets de sol du panneau.

5Emballage et manutention

Q1: Comment le 44620-0002 est-il emballé?

Emballé dans des plateaux thermoformés selon les spécifications de Molex PK-43860-005.

Q2: Quelle est la plage de température pour le soudage?

Résiste à la soudure à vagues jusqu'à 260 °C.
