Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: E5288-006-02-L
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.5-$0.85
Détails d'emballage: 50PCS/tray ; 1200PCS/carton
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4000K/month
Numéro de pièce: |
E5288-006-02-L |
Type de connecteur: |
RJ45 (8P8C) |
Configuration du port: |
1x1 (Port unique) |
Orientation: |
Entrée supérieure / verticale |
Style de montage: |
Montage en surface |
Blindage: |
Non blindé |
LED: |
Pas de LED |
Débit de données: |
Chat 3 |
Tension nominale: |
125 VCA RMS |
Note actuelle: |
1,5 AMPÈRES |
Numéro de pièce: |
E5288-006-02-L |
Type de connecteur: |
RJ45 (8P8C) |
Configuration du port: |
1x1 (Port unique) |
Orientation: |
Entrée supérieure / verticale |
Style de montage: |
Montage en surface |
Blindage: |
Non blindé |
LED: |
Pas de LED |
Débit de données: |
Chat 3 |
Tension nominale: |
125 VCA RMS |
Note actuelle: |
1,5 AMPÈRES |

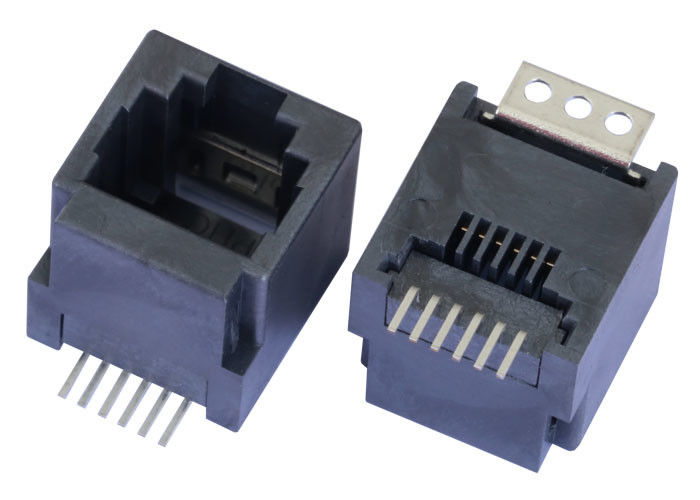

LeE5288-006-02-L: Les produits de base sont les suivants:est une prise modulaire RJ45 haut de gamme à un seul port (1x1) conçue pour des applications de télécommunications et de réseautage de haute fiabilité.Entrée supérieure (verticale)orientation etTechnologie de montage de surface (SMT)compatibilité, ce connecteur est optimisé pour les mises en page de circuits imprimés limitées en espace où l'accouplement vertical des câbles est requis.
Avec unCatégorie 3Rating de débit de données et une plage de température de fonctionnement robuste de-40°C à +85°C, c'est une solution idéale pour les réseaux commerciaux et les environnements industriels difficiles.
| Nom de l'article | Spécification |
|---|---|
| R/N | E5288-006-02-L: Les produits de base sont les suivants: |
| Type de connecteur | Port modulaire RJ45 |
| Configuration du port | 1x1 |
| Taux de données | Catégorie 3 |
| Angle d'entrée | La première entrée |
| Éclipsé | Je ne veux pas. |
| Mode de montage | SMT / SMD |
| Les LED | Je ne veux pas. |
| RoHS | - Oui, oui. |
| Nom de l'article | Spécification |
|---|---|
| Rating de la tension | 125 VAC RMS |
| Notation actuelle | 1.5 A |
| Résistance au contact | 30 mΩ maximum |
| Résistance à l'isolation | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure à 1000 MΩ. |
| Résistance diélectrique | 1000 VDC RMS, 60 Hz, une minute |
| Nom de l'article | Spécification |
|---|---|
| Matériel de logement | Pour les appareils à commande numérique |
| Insérer du matériel | Température élevée UL94V-0 |
| Matériau de contact | Phosphore Bronze, t=0,35 mm |
| Plaquage par contact | Plaquage par or sur le nickel sur la zone de contact |
| Pions de soudure | Plaquage mat Sn |
| Durée de vie | 750 cycles min |
| Retention des PCB après soudure | 18 livres par minute. |
| Nom de l'article | Spécification |
|---|---|
| Température de stockage | -40°C à +85°C |
| Température de fonctionnement | -40°C à +85°C |
| Température de soudure maximale de reflux IR | 255°C à 265°C (5 ̇10 secondes) |
| Conformité | Conforme à la réglementation RoHS |
L'E5288-006-02-L est largement utilisé dans divers secteurs nécessitant une connectivité vocale et de données fiable:
LeE5288-006-02-L Cat 3 entrée supérieure RJ45 prise modulaireest un connecteur fiable et rentable pour les applications nécessitant une interface RJ45 simple, robuste et conforme à la directive RoHS.1x1 conception de l'entrée supérieure,Montage SMT, ettolérance à la température industrielle, il convient parfaitement aux systèmes de communication embarqués, aux équipements de télécommunications et à d'autres conceptions électroniques compactes.
La configuration d'entrée supérieure prend en charge les mises en page de PCB où l'accès au connecteur vertical est préférable.Cela fait de l'E5288-006-02-L une option pratique pour les boîtiers d'équipement compacts et les conceptions de panneaux denses.
Sa conception de montage de surface simplifie la production automatisée et contribue à améliorer la cohérence de l'assemblage, en particulier dans les environnements de fabrication à volume élevé.
Avec des surfaces de contact dorées et une structure de contact en bronze phosphoreux durable, le connecteur est conçu pour maintenir une transmission de signal stable et des performances à long terme.
Le connecteur est conçu pour un minimum de750 cycles d'accouplement, donnant aux concepteurs confiance dans les environnements d'utilisation répétée.
Le numéro E5288-006-02-L estConforme à la réglementation RoHSet construit avec des matériaux ignifuges à haute température pour assurer un fonctionnement fiable dans les environnements industriels et commerciaux.Il répond également aux normes électriques et mécaniques requises pour l'accouplement des prises modulaires selonLa partie 68 de la FCC, sous-partie F.
