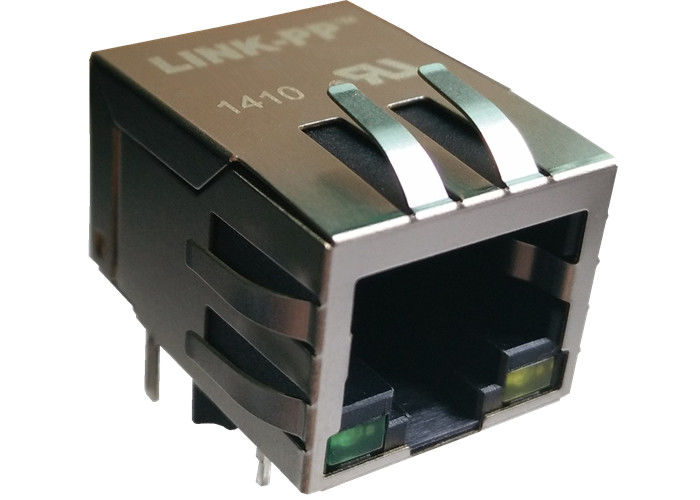

100base a monté le connecteur simple 13F-67CGYDS2NL du port de la carte PCB RJ45/8 bornes RJ45

100base a monté le connecteur simple 13F-67CGYDS2NL du port de la carte PCB RJ45/8 bornes RJ45

Détails rapides

•  10/100 RJ45 BAS

• étiquette 1X1 vers le bas

• Cric RJ45 modulaire

• Conceptions magnétiques pour soutenir chaque PHY
• Répondez ou dépassez aux normes d'IEEE 802.3af et de norme ANSI X3.263
• y compris 350uH la minute LCO avec 8mA de biais
• Isolement 1500Vrms minimum par condition d'IEEE 802,3
• Conçu pour la transmission 100 basse au-dessus du câble UTP-5
• Classez mêmes que le cric RJ-45 modulaire pour ménager de l'espace de panneau de carte PCB
• Reconnu par l'UL 60950-1

Description :


100base a monté le connecteur simple 13F-67CGYDS2NL du port de la carte PCB RJ45/8 bornes RJ45

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

Applications :

Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL

Avantage compétitif :

16 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible
