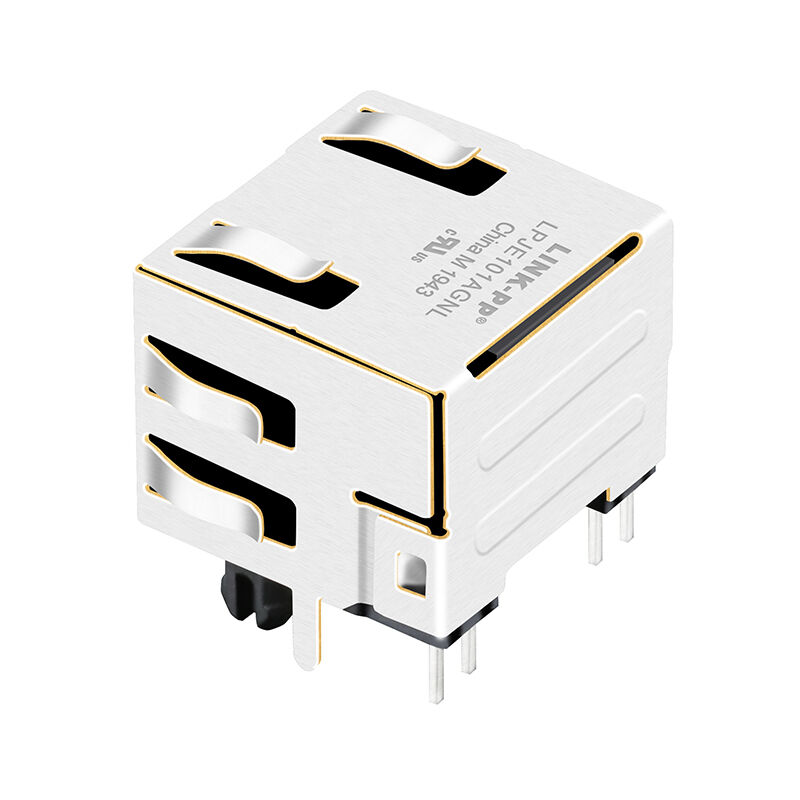

615008137421 Connecteur RJ45 modulaire 8P8C avec LED Cross LPJE101AGNL

Aperçu du produit

Le 615008137421 est une prise modulaire RJ45 blindée (8P8C) de la série WR-MJ de Würth Elektronik, conçue pour une connectivité Ethernet LAN fiable dans l'électronique industrielle et commerciale.

Ce connecteur est doté d'une conception à angle droit (horizontal) à trou traversant, de blindage EMI intégré avec des doigts de panneau et de deux indicateurs LED pour l'état de la liaison et de l'activité du réseau.

Optimisé pour les applications Ethernet Cat5 (10/100 Mbps), le 615008137421 est largement utilisé dans les routeurs, les commutateurs, les systèmes embarqués et les équipements de communication où la robustesse mécanique, les performances CEM et l'indication visuelle de l'état sont requis.

Principales caractéristiques

• Prise modulaire RJ45 (8P8C), port unique
• Montage PCB à angle droit / horizontal
• Terminaison à trou traversant (THT)
• Boîtier blindé avec doigts de panneau EMI
• Deux LED intégrées (jaune + vert)
• Performances Ethernet Cat5
• Haute durabilité mécanique (750 cycles d'accouplement)
• Boîtier ignifuge UL94 V-0
• Plage de température industrielle (-40°C à +85°C)

Spécifications de 615008137421 Prise RJ45 8P8C

Propriétés électriques

Propriétés des matériaux

Le connecteur RJ45 615008137421 combine des contacts en alliage de cuivre plaqués or sélectifs avec une blindage en bronze nickelé pour assurer une transmission de signal stable, la suppression des EMI et une durabilité à long terme.

Son boîtier PBT UL94 V-0 supporte un fonctionnement fiable dans les environnements de température industrielle et les processus de soudure à la vague.

1. Matériau de l'isolant : PBT (polybutylène téréphtalate)
2. Classement d'inflammabilité de l'isolant : UL94 V-0
3. Couleur de l'isolant : Noir
4. Matériau du contact : Alliage de cuivre
5. Placage du contact : Or sélectif
6. Type de contact : Estampé
7. Matériau de blindage : Bronze
8. Placage de blindage : Nickel (Ni)

Fiche technique 615008137421

Fiche technique Würth 615008137421 - Dimensions

Fiche technique 615008137421 - Schéma de trous recommandé

FAQ – Prise modulaire RJ45 615008137421

1. Qu'est-ce que le connecteur RJ45 615008137421 ?

Le 615008137421 est une prise modulaire RJ45 blindée (8P8C) de la série WR-MJ de Würth Elektronik, conçue pour les applications Ethernet Cat5. Il est doté d'une conception à trou traversant à angle droit, de doigts de panneau EMI et de deux indicateurs LED pour l'état de la liaison et de l'activité.

2. Le 615008137421 comprend-il des magnétiques intégrés ?

Non. Le 615008137421 ne comprend pas de magnétiques Ethernet intégrés. Des magnétiques LAN externes ou des magnétiques côté PHY sont nécessaires pour répondre aux exigences d'isolation et de signal Ethernet.

3. Quelles vitesses Ethernet le 615008137421 prend-il en charge ?

Le connecteur est conçu pour Ethernet Cat5, ce qui le rend adapté aux 10/100 Mbps (Fast Ethernet). Il est couramment utilisé dans les conceptions Ethernet héritées et industrielles.

4. Qu'indiquent les LED du 615008137421 ?

Le connecteur comprend deux LED intégrées:

• LED jaune : Indication de liaison ou d'activité
• LED verte : Indication de vitesse ou d'état

Le comportement exact des LED dépend du PHY Ethernet et de la conception du système.

5. Le 615008137421 est-il blindé ?

Oui. Le 615008137421 est doté d'un boîtier métallique entièrement blindé avec des doigts de panneau EMI, ce qui contribue à améliorer les performances CEM et à réduire les interférences électromagnétiques dans les environnements bruyants.

7. Quelle est la plage de température de fonctionnement du 615008137421 ?

La plage de température de fonctionnement est de -40°C à +85°C, ce qui le rend adapté aux applications industrielles et commerciales.

8. Quel est le type de montage du connecteur 615008137421 ?

Le connecteur utilise un montage à trou traversant (THT) avec une orientation à angle droit (horizontale), idéale pour les ports Ethernet de bord de PCB.

9. Le 615008137421 est-il conforme à la directive RoHS ?

Oui. Le 615008137421 est conforme à la directive RoHS, répondant aux exigences environnementales et réglementaires pour les composants électroniques.

10. Quelles applications utilisent généralement le 615008137421 ?

Les applications courantes incluent :

• Commutateurs et routeurs Ethernet
• Contrôleurs embarqués et PC industriels
• Passerelles de communication
• Cartes d'interface réseau
• Équipement de réseau industriel et grand public
