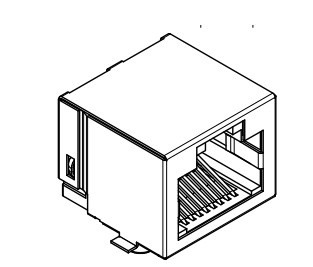

634008149821 Jack 8P8C RJ45 blindé Fonctionnant dans une plage de température comprise entre -40 °C et +85 °C

Le type de connecteur est indiqué dans le tableau 1 ci-dessous.

1Type et montage:Il s'agit d'une prise modulaire de la série WR-MJ avec 8 positions et 8 contacts (8P8C), conçue pour les applications de technologie de montage de surface (SMT) et a une orientation horizontale avec une configuration tab-up.

2Protection contre les interférences électromagnétiques (EMI):634008149821 est un connecteur blindé qui protège contre les EMI, assurant l'intégrité du signal dans les applications de transmission de données à grande vitesse comme Ethernet.

3Performance et durabilité:

• Cycles d'accouplementConçus pour une durée de vie opérationnelle de 500 cycles d'accouplement pour une connectivité fiable pendant une utilisation prolongée.
• Plage de température:La plage générale de température de fonctionnement est comprise entre -40°C et +85°C, adaptée à diverses conditions environnementales dans les équipements électroniques.

4Caractéristiques électriques:

• Courant et tension nominaux:un courant nominal de 1,5 ampère et une tension de travail de 120 volts (CA).
• Résister à la tension:Peut résister à une tension de 1000 volts (CA) pendant 60 secondes sans panne.
• Résistance au contact:Résistance de contact maximale de 20 milliohms pour une faible perte de signal et un transfert de puissance efficace.
• Résistance à l'isolation:Résistance d'isolation minimale de 500 mégaohms lorsqu'elle est testée à 500 volts (DC) pour empêcher les fuites de courant entre les pièces conductrices.

5. Matériaux:

• Résistant à la chaleurFabriqué à partir de PA9T (un thermoplastique polyamide à haute performance), avec un indice d'inflammabilité de UL94 V-0.
• Contacts:Estampillé à partir d'un alliage de cuivre pour une conductivité élevée et une résistance mécanique, plaqué sélectivement avec de l'or pour une excellente résistance à la corrosion et une faible résistance au contact.
• Écran:Construit en laiton et plaqué avec du nickel pour un blindage efficace contre les IEM et une bonne soudabilité.

6Conformité environnementale et réglementaire:

• Conforme à la directive RoHS:Il ne contient pas de matières dangereuses spécifiées.
• Conforme à la réglementation REACHConforme à la réglementation REACH.
• Approbation UL:Répondre aux normes de sécurité reconnues.

7. Applications:Convient à un large éventail d'applications nécessitant une connectivité Ethernet fiable ou une autre connectivité de données, y compris les équipements de réseau, les appareils de télécommunications, les commandes industrielles,et électronique grand public.

634008149821 Fiche de données-- Modèle de terrain recommandé:
