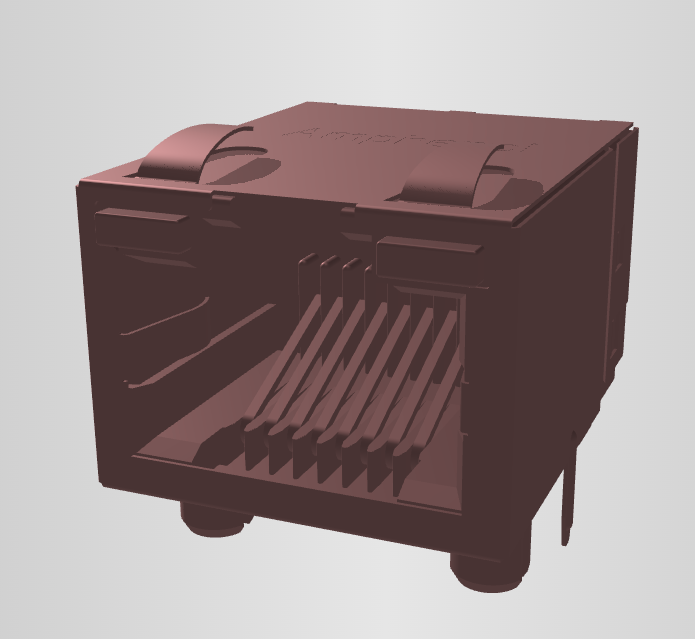

RJE45-188-1401 prise modulaire verticale 8P8C pour les performances CAT6

RJE45-188-1401est un appareil performantPrise modulaire 8P8Cconçu pour une connectivité réseau fiable dans les applications exigeantes. CeAmphénol ICC / Amphénol CSLe connecteur comporte unConception verticale à port unique 1x1,Performances CAT6,languettes EMI blindées, etterminaison traversantepour un montage sécurisé sur PCB. Avecpas de LED, unboîtier à profil bas, etPlaquage or 50 µin sur la zone de contact, le RJE45-188-1401 est conçu pour une transmission de signal stable, une durabilité et une longue durée de vie.

Principales caractéristiques de la prise modulaire verticale CAT6 8P8C RJE45-188-1401

• Performances à grande vitesse :Entièrement conforme aux normes CAT6, prenant en charge les exigences de couche physique du réseau 10/100/1000 Base-T.
• Placage haut de gamme :Placage or 50 µ" sur les contacts pour une durabilité de qualité industrielle et une résistance de contact la plus faible.
• Blindage supérieur :Équipé d'un blindage entièrement métallique et de languettes de mise à la terre EMI pour éliminer le bruit et la diaphonie.
• Conception peu encombrante :Orientation verticale (entrée par le haut) avec un facteur de forme discret, optimisant l'espace PCB.
• Montage fiable :Terminaison sécurisée Through-Hole Technology (THT) adaptée au brasage à la vague.

RJE45-188-1401Spécifications techniques

RJE45-188-1401 Dessin :

Avantages en termes de performances et de fiabilité du RJ45 vertical RJE45-188-1401 :

1. Onglets EMI blindés

La conception blindée aide à réduire les interférences et prend en charge une transmission de signal plus stable dans les environnements électriques bruyants.

2. Placage Or 50 µin

Lezone de contact plaquée oraméliore la résistance à l'usure, la conductivité et la fiabilité de l'accouplement lors d'insertions répétées.

3. Montage traversant

Lestyle de terminaison traversantfournit un ancrage mécanique solide au PCB, ce qui est idéal pour les connecteurs exposés à des insertions et retraits répétés de câbles.

4. Conception verticale

Le facteur de forme vertical prend en charge les configurations de système compactes tout en conservant une intégration pratique de la carte.

Applications courantes

Avec son placage or de 50 µ" et son blindage EMI robuste, le RJE45-188-1401 est le choix préféré pour les environnements critiques et à fortes vibrations, notamment :

• Télécom/Datacom :Commutateurs réseau, routeurs, hubs et serveurs.
• IoT industriel :PC industriels, contrôleurs d'automatisation et systèmes de vision industrielle.
• Electronique grand public :Hubs pour maison intelligente et équipements audio/vidéo haut de gamme.
• Tests et mesures :Équipement de diagnostic nécessitant une longévité élevée du cycle d’insertion.

FAQ sur la prise modulaire RJE45-188-1401

La prise modulaire RJE45-188-1401 est un connecteur RJ45 8P8C compact, blindé et hautes performances conçu pour les applications réseau CAT6. Avec un montage traversant, des contacts plaqués or et aucune option LED, il offre la fiabilité et la qualité du signal exigées par les systèmes de communication et industriels modernes.

1. Qu'est-ce que le RJE45-188-1401 ?

RJE45-188-1401est unPrise modulaire Amphénol ICC / Amphénol CS 8P8Cconçu pour les applications Ethernet et réseau. Il comporte undisposition verticale à port unique,Performances CAT6, etlanguettes EMI blindées.

2. Le RJE45-188-1401 est-il un connecteur RJ45 ?

Oui. LeRJE45-188-1401est unPrise modulaire de type RJ45avecConfiguration des contacts 8P8C, qui est couramment utilisé dans les réseaux Ethernet.

3. Le RJE45-188-1401 inclut-il des LED ?

Non. Ce numéro de pièce est spécifié commesans LEDetsans conduit de lumière.

4. Le RJE45-188-1401 est-il blindé ?

Oui. Il utiliseOnglets EMI, ce qui en fait unprise modulaire blindéeadapté aux applications nécessitant une meilleure suppression du bruit.

5. Quel style de montage ce connecteur utilise-t-il ?

Le connecteur utilise unstyle de terminaison traversant, qui offre une forte rétention des PCB et une stabilité mécanique fiable.
