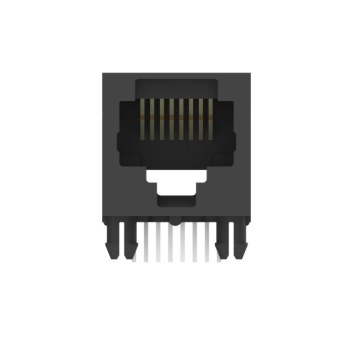

Découvrez le connecteur 5520426-4 RJ45, une prise à orifice droit Cat3 8P8C à un seul port avec des contacts en bronze phosphoré plaqué or, boîtier UL94V-0,et une température de fonctionnement de -40°C à +85°C pour une transmission fiable du signal.
La prise 5520426-4 Cat 3 RJ45 est une prise modulaire monoporte de qualité supérieure conçue pour une intégration fiable de circuits imprimés (PCB).cette position 8, le connecteur 8 contacts (8P8C) offre des performances de catégorie 3 (catégorie 3), prenant en charge des débits de données allant jusqu'à 0,01 Gb/s (10 Mbps).le 5520426-4 assure une durabilité exceptionnelle, l'intégrité du signal et la fiabilité du couplage pour les télécommunications, les réseaux et les applications industrielles.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Les produits de base sont les suivants: |
| Type de produit du connecteur | Port modulaire RJ45 |
| Type d'interface | RJ45 |
| Configuration du port | Port unique (1 × 1) |
| Nombre de postes | 8 |
| Nombre de postes chargés | 8 |
| Orientation du montage du PCB | Angle droit |
| Profil du connecteur | La norme |
| Orientation du verrou | Standard |
| Catégorie de performance | Catégorie 3 |
| Taux de données | 00,01 Gb/s (10 Mbps) |
| Rating de courant de contact (maximum) | 0.2 A / 1.5 A |
| Éclipsé | Je ne veux pas. |
| Application du circuit | Signalisation |
| Matériau de base de contact | Phosphore Bronze |
| Plaquage de la zone d'accouplement par contact | Ours (Au), 1,27 μm (50 μin) |
| Appareil de détection | autres métaux |
| Plaquage de la zone de terminaison du PCB | Étain |
| Méthode d'arrêt du PCB | À travers le trou de la soudure |
| Longueur de la tige et de la queue | 3.8 mm (0,15 pouce) |
| Matériel de logement | PBT rempli de verre |
| Couleur du boîtier | Noir |
| Ligne de centre (Pitch) | 10,02 mm (0,04 pouces) |
| Lieu d'entrée de l'accouplement | Entrée latérale |
| Type de montage du connecteur | Montage de planche / montage de panneau |
| Caractéristique de montage du panneau | Sans |
| Type d'indicateur | Aucun indicateur |
| Hauteur du connecteur | 16.2 mm (0,638 pouces) |
| Épaisseur de PCB recommandée | 1.57 mm (0,062 pouces) |
| Plage de température de fonctionnement | -40°C à +85°C (-40°F à +185°F) |
| Classification UL de la flammabilité | Le produit doit être soumis à un contrôle de qualité. |
| Quantité d'emballage | 152 pièces |
| Méthode d'emballage | Boîte et plateau / Paquet |
Le connecteur est spécifié pour00,01 Gb/s (10 Mbps)les demandes et les réunionsCatégorie 3 (catégorie 3)les exigences de performance, ce qui le rend adapté aux systèmes 10BASE-T Ethernet et de communication vocale.
Le 5520426-4 est unune prise RJ45 non blindéeet n'inclut pas le blindage EMI ou les fonctions de mise à la terre intégrées.
Non. Le connecteur est fourni sans LED d'état ou voyants d'indication intégrés.
Les contacts d'accouplement utilisent1.27 μm (50 μin) de plaquage par or sur plaquage par dessous en nickel, offrant une excellente durabilité et une résistance à la corrosion.
L'épaisseur recommandée des PCB est1.57 mm (0,062 pouces), qui correspond à la construction standard de la carte FR-4.
