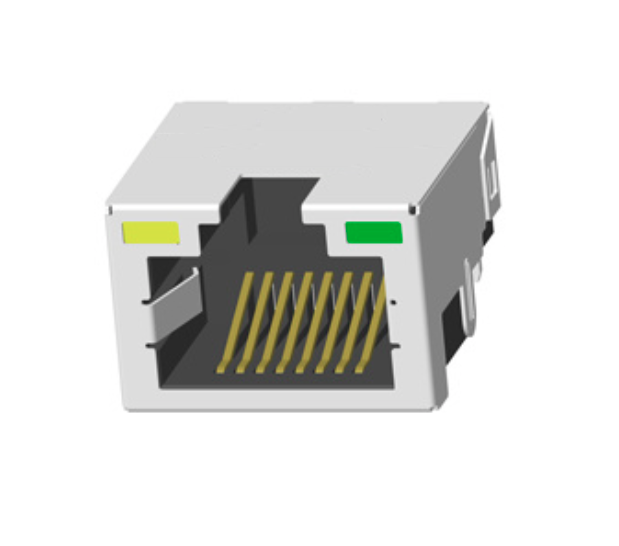

Le KRJ-CB4.2YGZNL est une prise modulaire RJ45 à port unique (1x1) hautement fiable.ce connecteur dispose d'une orientation de verrouillage Tab-Up et d'un style de montage traditionnel DIP (Through-Hole).

Il s'agit d'un connecteur RJ45 non magnétique (sans transformateurs internes),ce qui en fait le choix idéal pour les architectures matérielles où les magnétiques Ethernet sont déjà intégrés dans la puce PHY ou placés discrètement sur le PCBEnveloppé dans un bouclier métallique EMI robuste et équipé de LED jaunes et vertes intégrées, le KRJ-CB4.2YGZNL offre aux concepteurs de circuits imprimés une solution rentable, économe en espace,et une interface physique hautement personnalisable pour le matériel de réseau.

Caractéristiques clés de la prise modulaire KRJ-CB4.2YGZNL RJ45

1Durée de vie hautement personnalisable (plaqué or)

Contrairement aux connecteurs standard, le KRJ-CB4.2YGZNL offre des options de placage de surface d'accouplement de contact très flexibles.Les acheteurs peuvent spécifier une épaisseur d'or allant de Gold Flash (G/F) pour les appareils grand public à faible coût, jusqu'à 50 μ" d'or pour les environnements industriels à haute vibration et à cycle d'accouplement élevé.

2Excellente protection contre les courants électriques.

Le connecteur est entièrement recouvert d'un bouclier métallique avec des onglets de mise à la terre EMI.Assurer l'intégrité du signal propre et aider votre produit final à passer des certifications EMC FCC/CE strictes.

3Assurance de qualité rigoureuse

La DGKYD assure une fiabilité maximale en soumettant le KRJ-CB4.2YGZNL à un test de performance électrique à 200% (y compris des tests rigoureux d'ouverture/courc-circuit) avant expédition.Il est entièrement conforme à la norme IEEE 802.3 des normes mécaniques et est entièrement conforme à RoHS et REACH.

4. Rating thermique flexible

Disponible à la fois à température commerciale standard (0°C ~ 85°C) et à température industrielle élevée (-40°C ~ 85°C),Cette prise RJ45 peut être déployée dans tout, des routeurs de bureau aux passerelles IoT extérieures..

Spécifications techniques

1Paramètres généraux et mécaniques

2Caractéristiques du matériau et électriques

3. Directives environnementales et de soudure

Le nombre de points d'interrogation est le nombre de points d'interrogation.

Applications ciblées

Parce qu'il manque de magnétisme interne, le KRJ-CB4.2YGZNL est très polyvalent et est généralement associé à des transformateurs d'isolation externes ou à des PHY modernes avec magnétisme intégré.Les applications idéales incluent::

• Appareils de mise en réseau:Les routeurs grand public, les commutateurs non gérés et les hubs Ethernet.
• Intellect de l'information industriel:Convertisseurs série-Ethernet, panneaux de commande PLC, et compteurs intelligents.
• Produits électroniques de consommation:Les cartes mères de téléviseurs intelligents, les décodeurs (STB) et les cartes mères de PC.
• Systèmes de sécurité:Hubs NVR/DVR et stations de base de caméras IP.

Les lignes directrices en matière de conception

Pour les concepteurs de PCB intégrant le KRJ-CB4.2YGZNL:

1. Exigences en matière de magnétisme:Assurez-vous que votre schéma comprend des transformateurs d'isolement Ethernet discrets (magnétiques) entre la puce PHY et ce connecteur, car il ne contient pas de bobines internes.
2. Coupe du panneau (Tab-Up):Concevoir le boîtier de l'appareil de manière à pouvoir accueillir un mécanisme de verrouillage à plaquette (la pince en plastique du câble est orientée vers le haut).
3. Réservation à la terre de l'IME:Routez les onglets EMI du bouclier directement vers le sol du châssis (Terre) en utilisant des traces de cuivre épaisses et à faible impédance pour maximiser l'efficacité du bouclier.
4. Résistances à LED:Les LED jaunes et vertes intégrées nécessitent des résistances de limite de courant externes appropriées sur le PCB, adaptées à la tension de conduite de votre système.

Questions fréquemment posées

Q: Le KRJ-CB4.2YGZNL a-t-il un magnétisme interne?

R: Non, il s'agit d'un connecteur RJ45 non magnétique. Vous devrez utiliser des transformateurs magnétiques discrets sur votre PCB pour obtenir une isolation électrique.

Q: Que signifie le montage "DIP" pour un connecteur RJ45?

R: Dans ce contexte, DIP (Dual In-line Package) fait référence à la technologie à travers trou (THT).Les broches du connecteur sont conçues pour être insérées dans des trous percés à travers le PCB et soudés par ondes du côté opposé.

Q: Ce connecteur est-il adapté aux environnements industriels?

R: Oui, il peut être commandé avec une plage de température de fonctionnement industrielle de -40°C à +85°C et un plaquage doré plus épais (jusqu'à 50μ") pour les environnements difficiles.

Q: Quelles sont les couleurs des LED intégrées?

R: Le connecteur est équipé de LED jaunes et vertes intégrées, qui sont standard pour indiquer l'état de la liaison réseau et l'activité des données.

Q: Ce connecteur peut-il être traité par soudage par reflux?

R: La version standard est optimisée pour le soudage par ondes, mais une version en plastique à haute température compatible avec le soudage par reflux est disponible en option sur demande.
