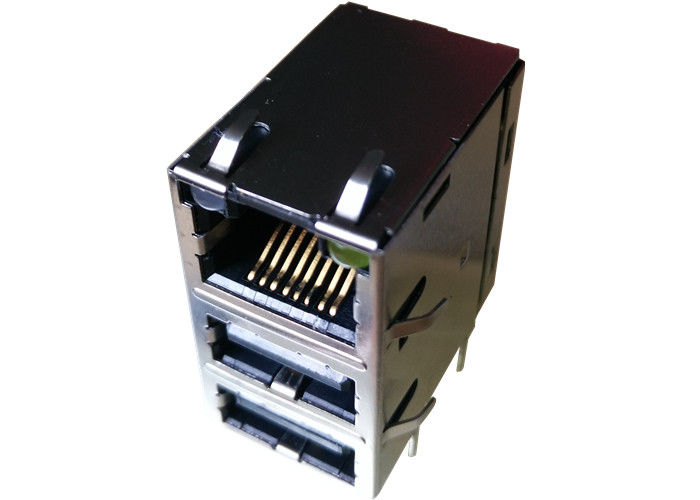

RU2-1150B633 RJ45 + 2USB type magnétique du connecteur 10/100Mbps un USB

RU2-1150B633 RJ45 + 2USB type magnétique du connecteur 10/100Mbps un USB

Détails rapides

Rj45+USB W/LED W/Filter 10/100Mbps, À travers-trou protégé

soudure maximale de 1.RoHS « NL » évaluant 260°C
taille 2.Low et petite empreinte de pas pour réduire au minimum l'espace de conseil

spécifications de 3.Meets IEEE 802,3
4.350µH le minimum LCO avec 8mA polarisent le courant
représentation 5.High pour la suppression maximum d'IEM

modèle 6.Designing : 】 Du 【RU2-1150B633

modèle de la production 7.Mass : 】 Du 【LPJU4265A64NL

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description


À travers-trou protégé par 6C de Rj45+USB W/LED W/Filter 10/100Mbps 8P, rencontrant IEEE 802,3/af/at

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible
