Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LA1S109-43 LF/KLA1S109F-1-43 LF
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 250000-320000/Month
Numéro de la pièce: |
LA1S109-43 SI/KLA1S109F-1-43 SI |
Production en série: |
LPJXXXXNL |
Munafactuer original: |
LINK-PP |
Application: |
1000Base-T |
Arrêt: |
Soudure |
LED: |
facultatif |
Type de connecteur: |
RJ45 Jack |
Style de bâti: |
IMMERSION/entrée latérale |
Numéro de la pièce: |
LA1S109-43 SI/KLA1S109F-1-43 SI |
Production en série: |
LPJXXXXNL |
Munafactuer original: |
LINK-PP |
Application: |
1000Base-T |
Arrêt: |
Soudure |
LED: |
facultatif |
Type de connecteur: |
RJ45 Jack |
Style de bâti: |
IMMERSION/entrée latérale |

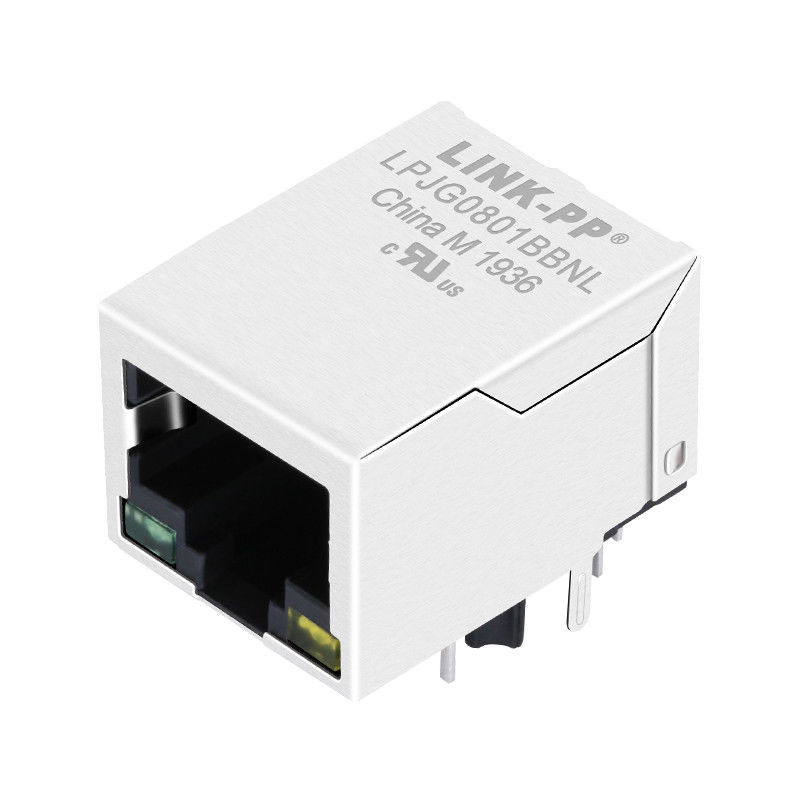

1000 BASE-T CONNECTEUR INTÉGRÉ de MAGNETICS de RJ45 1 x 1
1.RJ-45 doit être norme assortie de FCC
2.Complies avec la condition des normes d'IEEE802.3u.
Connecteur 3.RJ 45 avec 10/100 BASE-TX magnétique.
4.Comply avec du Cd condition-entier de numéro de la pièce de RoHS, aucun hectogramme, aucun Cr6+, aucun PBB et PBDE et aucun Pb dessus goupilles externes.
température ambiante 5.Operating : 0℃ à +70℃.
température ambiante 6.Storage : -25℃ à +125℃
modèle 7.Designing : [LA1S109-43 SI/KLA1S109F-1-43 SI]
modèle de la production 8.Mass : [LPJXXXXNL]
VERROU DE MAG.REVERSE,
LED facultative ; IEM-doigt facultatif.
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) Jack Type = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée latérale de l'entrée /Top (à angle droit) (verticale)
2. Attachement mécanique :
1) Jack Configuration = 1 x 1
3. Caractéristiques électriques :
1) protégé = oui
4. L'arrêt a rapporté des caractéristiques :
1) EMI Finger - inférieure = sans
2) méthode = soudure d'arrêt
5. Le corps a rapporté des caractéristiques :
1) configuration gauche = simple/multi
2) EMI Fingers au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Le contact a rapporté des caractéristiques :
1) préchargé = oui
2) type d'arrêt de contact = par bâti de trou/extérieur
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
Ré-écoulement-soudure facultative ;
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85
11.Hipot :
MINUTE 1500Vrms
A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, passages de VOIP ont installé, Border Gateway Protocol, commutateur rapide d'Ethernet…
Conception pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......
Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, Flip Chip ; Microélectronique, Chip On Board ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique
