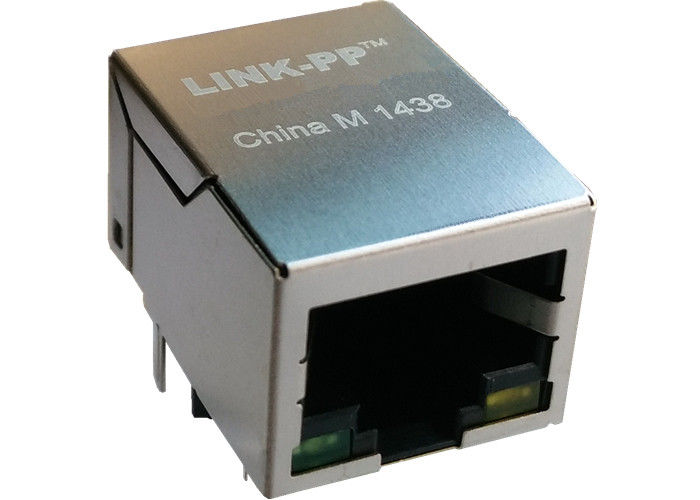

Port simple de KLU1S041X-43/KLU1S041A-43 LF RJ45 MAGNETICS de 10/100 BASE-TX

Port simple de KLU1S041X-43/KLU1S041A-43 LF RJ45 MAGNETICS de 10/100 BASE-TX

Détails rapides

1000 BASE-T RJ45 1 x 1 ONT INTÉGRÉ LE CONNECTEUR de MAGNETICS

1.RJ-45 doit être norme assortie de FCC.
2.Complies avec la condition des normes d'IEEE802.3u.
Le connecteur 3.RJ-45 a intégré avec le transformateur/résistance d'impédance/condensateur à haute tension.
4.Size mêmes que connecteur RJ-45 pour ménager de l'espace de panneau de carte PCB.
rayonnement d'IEM 5.Reduced pour améliorer la représentation d'IEM.
6.Design pour 10/100 transmission BASSE au-dessus du câble UTP-5.
7.Includes a intégré 2 LED (option).
des avances du signal 8.LED sont isolées dans le signal d'Ethernet mène pour réduire l'IEM et l'entretien croisé.
9.Compliance avec des conditions de ROHS.
température ambiante 10.Operating : 0℃ à +70℃.
température ambiante 11.Storage : -25℃ à +85℃.

modèle 12.Designing : 【KLU1S041X-43/】 DE KLU1S041A-43 LF

modèle de la production 13.Mass : 】 Du 【

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description


10/100 BASE-T CONNECTEUR INTÉGRÉ de MAGNETICS de RJ45 1 x 1.

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible

Client principal

Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......

Application de SME

Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique
