Port simple de LU1T041C-43 LF/LU1S041F-43 LF RJ45 filtre de 10/100 BASE-TX

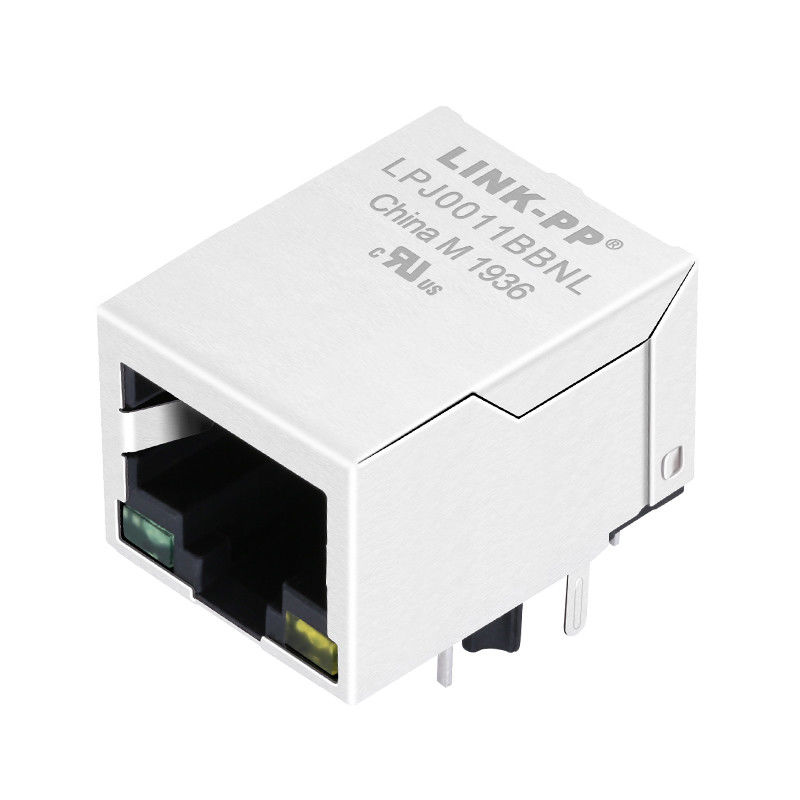

Détails rapides sur le connecteur électromagnétique LINK-PP LPJ0011BBNL Industrial RJ45

10/100 BASE-T RJ45 1 x 1 connecteur magnétique intégré

1Conformité standard:

• Il correspond aux normes de la FCC pour les connecteurs RJ-45.
• Conforme aux normes IEEE802.3u.

2. Composants intégrés:

• Le connecteur RJ-45 comprend un transformateur, une résistance d'impédance et un condensateur haute tension.
• Conçu avec la même taille qu'un connecteur RJ-45 standard pour économiser de l'espace sur la carte PCB.

3Performance:

• Réduit le rayonnement EMI pour améliorer les performances globales EMI.
• Conçu pour une transmission de 10/100 BASE par câble UTP-5.
• Comprend deux LED intégrées (facultatif).

4. EMI et isolation du signal:

• Les conduites de signal LED sont isolées des conduites de signal Ethernet pour réduire l'EMI et les conversations croisées.

5Conformité RoHS:

• Entièrement conforme aux exigences RoHS.

6. Plage de température:

• Plage de température de fonctionnement: de 0°C à +70°C.
• Plage de température de stockage: -25°C à +85°C.

7Les modèles:

• Modèle de conception: LU1T041C-43 LF / LU1S041F-43 LF.
• Modèle de production en série: LPJ0011BBNL.

Définition

1. Caractéristiques du type de produit:

1) Type de produit = connecteur
2) Type de prise = RJ45
3) Profil = Norme
4) Orientation du montage du PCB = entrée latérale (angle droit) / entrée supérieure ((verticale)

2- Accrochage mécanique:
1) Configuration du jack = 1 x 1

3Caractéristiques électriques:
1) Protégé = Oui

4- Résolution des problèmes liés:
1) EMI doigt - bas = sans
2) Méthode de finition = soudure

5Caractéristiques du corps:
1) Configuration des ports = un ou plusieurs ports
2) Doigts EMI -Tombe et côtés = Avec/Sans
3) Orientation du verrou = Standard - verrou vers le bas
4) Longueur de la queue du PCB

6. Caractéristiques connexes:
1) Préchargé = Oui
2) Type d'arrêt de contact = par trou/montage de surface

7Caractéristiques liées au logement:
1) Style du connecteur = Jack

8Normes du secteur:
1) Conformité RoHS/ELV = Conformité RoHS, conformité ELV
2) Processus de soudure sans plomb = soudure à ondes capable de 240°C,

Soldeurs à ondes capables de souder à 260°C, Soldeurs à ondes capables de souder à 265°C

Le soudage par reflux est facultatif;
3) Historique de conformité RoHS/ELV = a toujours été conforme à la RoHS

9Marquage d'identification:
1) Couleur LED gauche (position n ° 1) = Vert - résistance de 250 ohms
2) Couleur LED droite (position n ° 2) = Vert - résistance de 250 ohms

10Conditions d' utilisation:
1) S'applique à = carte de circuit imprimé
2) Conditions environnementales = bureaux / locaux
3) Température de fonctionnement (°C) = 0 - 70/-40 - +85

11- Le moteur: 1500 Vrms MIN

Les caractéristiques du matériau du LU1T041C-43 LF / LU1S041F-43 LF:

1. Matériau en plastique: le boîtier noir en thermoplastique (UL 94V-0) garantit une haute ignifugation et une grande durabilité.
2. Bouclier métallique: laiton d'une épaisseur de nickel de 20 u "pour un blindage efficace.
3. Fil de ressort: bronze phosphoré avec plaque dorée sélective pour une conductivité fiable.
4. Pin de soudure: 0,4 x 0,4 mm, bronze phosphore avec soudage pour un montage sécurisé des PCB.
5. Ce connecteur polyvalent est idéal pour les applications industrielles nécessitant des performances robustes et une fiabilité élevée dans la connectivité Ethernet.
