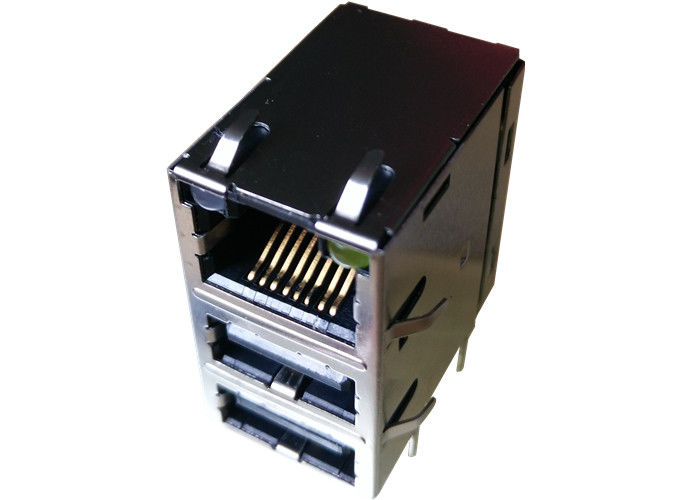

1840028-1 connecteur de RJ45 USB au-dessus de double USB 10/100 USB2 empilé par 1840026-1 Rj45

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: 1840028-1

Conditions de paiement et d'expédition

Quantité de commande min: 50/500/1000/60K

Prix: $0.11-$24

Détails d'emballage: PLATEAU

Délai de livraison: Stock

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 180K/Month

Obtenez le meilleur prix
Mettre en évidence:

RJ45 Over Dual USB

,

1840028-1

,

1840026-1

Numéro de la partie:
1840028-1 ou 1840026-1
Nombre de ports:
1X1 et 2 USB A
Type de connecteur:
Connecteur USB RJ45
Applications:
10/100Base-T
Type de montage:
À travers le mont Hole
Les orientations:
90 ̊ Angle (à droite)
Résolution:
L'autre partie
ÉTIQUETTES D'IEM:
Protégé par le doigt EMI
Numéro de la partie:
1840028-1 ou 1840026-1
Nombre de ports:
1X1 et 2 USB A
Type de connecteur:
Connecteur USB RJ45
Applications:
10/100Base-T
Type de montage:
À travers le mont Hole
Les orientations:
90 ̊ Angle (à droite)
Résolution:
L'autre partie
ÉTIQUETTES D'IEM:
Protégé par le doigt EMI
1840028-1 connecteur de RJ45 USB au-dessus de double USB 10/100 USB2 empilé par 1840026-1 Rj45

Spécifications du produit – Connecteur RJ45 10/100BASE-T avec double USB

Catégorie Spécification
Nombre de ports 1×1 RJ45 + 2× USB A
Vitesse Ethernet 10/100BASE-T
Impédance 100 Ω
Rapport de transformation (Puce : Câble) TX = 1:1, RX = 1:1
Inductance en circuit ouvert (OCL) 350 µH Min @ 100 kHz, 0,1 Vrms, polarisation CC de 8 mA (0 °C à 70 °C)
Perte d'insertion (IL) 1,1 dB Max de 0,5 MHz à 100 MHz
Perte de retour (RL) ≥ 18 dB de 0,5 MHz à 30 MHz ≥ [18–20·log(f/30)] dB de 30,1 MHz à 60 MHz ≥ 12 dB de 60,1 MHz à 80 MHz
Atténuation de la diaphonie ≥ 35 dB de 5 MHz à 40 MHz ≥ [33–20·log(f/50)] dB de 40,1 MHz à 100 MHz
Rejet de mode commun (CMRR) ≥ 30 dB de 0,5 MHz à 100 MHz
Tension d'isolement Conforme à la norme IEEE 802.3
Configuration des ports RJ45 Tab Up avec USB
Profil de hauteur Standard
Indicateur LED Oui (Vert/Orange)
Onglets EMI Oui
Type de montage Traversant
Température de fonctionnement 0 °C à +70 °C
Conformité RoHS Oui






Spécifications des matériaux de 1840026-1 Magjack sur double USB

1. Matériaux USB

  • Coque: Bronze phosphoreux
  • Boîtier: Noir, thermoplastique chargé de verre, classé UL 94V-0 pour l'inflammabilité
  • Contacts: Bronze phosphoreux avec placage or sélectif de 0,76 μm min. dans la zone de contact
  • Clip à ressort: Alliage de cuivre

2. Matériaux RJ45

  • Boîtier: Thermoplastique noir, classé UL 94V-0 pour l'inflammabilité
  • Blindage: Laiton, pré-plaqué avec 0,76 μm de nickel semi-brillant, post-trempé avec 2,54 μm min. de soudure SAC sur les queues de soudure
  • Contacts:

                 Matériau : Bronze phosphoreux, épaisseur de 0,30 mm

                 Placage : 1,27 μm min. de sous-couche de nickel globale

                 Zone d'accouplement : Placage or sélectif (épaisseur selon spécification)

                 Queues de soudure : 2,54 μm min. d'étain mat et/ou de soudure SAC

3. Matériaux LED

  • Lentille: Époxy diffusé, 0,5 × 0,5 mm
  • Cadre de connexion: Fil d'acier au carbone
  • Empilement de placage:

    2,03 μm min. d'argent sur

   1,02 μm min. de sous-couche de nickel sur

   1,02 μm de base en cuivre

    Post-trempé avec : 2,54 μm min. d'étain mat et/ou de soudure SAC ou d'étain pur
