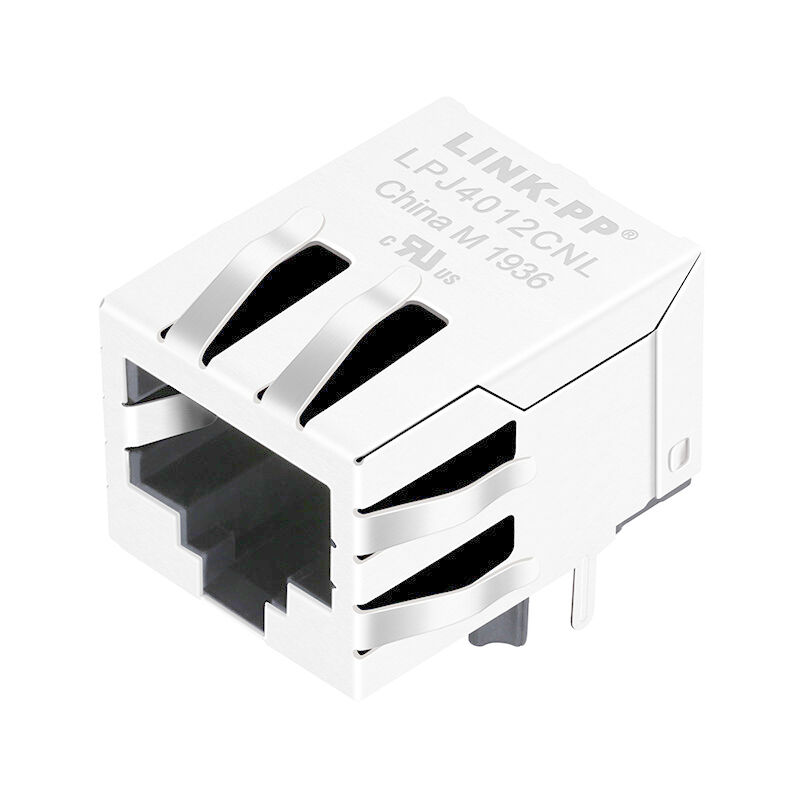

5-2301994-4 RJ45 Magjack industriel avec magnétique intégré

Name: 5-2301994-4 RJ45 Magjack industriel avec magnétique intégré
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4 et le Parlement européen
Price: 0.09 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,ROHS,Reach,ISO

Numéro de modèle: 5-2301994-4 et le Parlement européen

Conditions de paiement et d'expédition

Quantité de commande min: Aperçus gratuits disponibles

Prix: $0.09-$1.85

Détails d'emballage: 50PCS/Tray, 1200pcs/Carton

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 250000-320000/Month

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                    5-2301994-4 et le Parlement européen, 100 Mbps Magjack RJ45 industriel, 5-2301994-4 Connecteur RJ45 à port unique


Taper:	Connecteur RJ45 gauche simple	Configuration gauche de Matrix:	1 x 1
Taux de données:	10/100 Mb/s	Blindé:	Oui
Orientation de montage PCB:	Angle droit	Estimation d'inflammabilité d'UL:	UL 94V-0
Catégorie de performance:	Chat 5	P / n:	Il s'agit d'un projet de loi.

Taper:	Connecteur RJ45 gauche simple
Configuration gauche de Matrix:	1 x 1
Taux de données:	10/100 Mb/s
Blindé:	Oui
Orientation de montage PCB:	Angle droit
Estimation d'inflammabilité d'UL:	UL 94V-0
Catégorie de performance:	Chat 5
P / n:	Il s'agit d'un projet de loi.

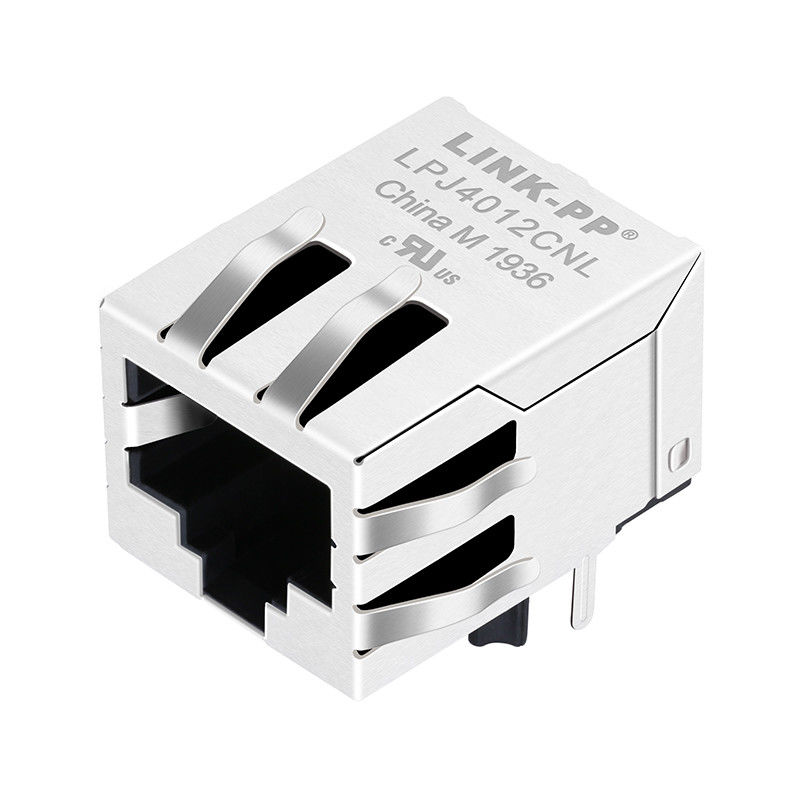

5-2301994-4 RJ45 Magjack industriel avec magnétique intégré

Caractéristiques du connecteur RJ45 à port unique 5-2301994-4:

1Caractéristiques du type de produit

Type d'interface de prise et prise modulaire: RJ45 avec magnétique intégré
Type de connecteur modulaire: Jack
Options de mise à la terre: PCB et panneau de mise à la terre
Connecteur et terminaisons de contact à: carte de circuit imprimé

2. Caractéristiques de configuration

Type d'indicateur: pas de LED
Configuration du port: 1 x 1 port unique
Densité de contact du connecteur: norme
Nombre de postes: 8
Nombre de postes chargés: 8
Orientation du montage du PCB: angle droit
Nombre de tablettes de sol de PCB: 2
Nombre d'onglets de sol du panneau: 6
Emplacement du panneau au sol: haut et côté

3Caractéristiques du corps

Matériau du bouclier: laiton
Matériau de revêtement du bouclier: nickel
L'orientation du verrou modulaire: standard - verrou vers le bas
Profil du connecteur: standard
L' emplacement de l' étiquette de sol de PCB: 3,05 mm [.12 pouces ]
Finition de revêtement de bouclier: mate
Matériau isolant: LCP
Matériau caractéristique de rétention des PCB: LCP

4. Caractéristiques de contact

Matériau de revêtement de la surface de contact de la terminaison du PCB: étain
Matériau de sous-couche de contact: nickel
Matériau de revêtement de la zone de terminaison de contact du PCB Finition: mate
Matériau de revêtement de la zone d'accouplement: or
Matériau de base de contact: alliage de cuivre
Épaisseur du matériau de plaquage de la zone de contact: 0,76 μm [ 30 μin ]

5. Caractéristiques de résiliation

Méthode d'arrêt: par trou - soudure

6Caractéristiques du logement

Lieu d'entrée de l'accouplement: côté
Couleur du boîtier: Noir
Matériau du boîtier: LCP (polymère à cristaux liquides)

Je suis désolée.

5-2301994-4 ((LPJ4012CNL) Spécifications et feuille de données:

Les caractéristiques électriques @25°C
1- Ratio de rotation±2%):
TX=1CT:1CT RX=1CT:1CT
2Inductivité OCL: 350 uH MIN
@100KHz/0.1V 8mA DC Bias
3Perte d' insertion:
-1,0 dB MAX @ 1,0-100 MHz
4Perte de retour:
-18 dB MIN @ 1-30MHz
-15 dB MIN @ 30-60MHz
-12 dB MIN @ 60-80MHz
-10 dB MIN @ 80-100MHz
5- Je parle en croisé.
-40 dB MIN @ 30MHz
-35 dB MIN @ 60MHz
-30 dB MIN @ 100 MHz
6Rejet du mode commun:
-40 dB MIN @ 30MHz
-35 dB MIN @ 60MHz
-30 dB MIN @ 100 MHz
7Test d'hypotension: 1500 Vrms
8. Plage de température de fonctionnement: -40°C à +85°C

Mise en page des PCB recommandée:

5-2301994-4 RJ45 Magjack industriel avec magnétique intégré 0

Le schéma

5-2301994-4 RJ45 Magjack industriel avec magnétique intégré 1

Les appareils électroménagers

5-2301994-4 RJ45 Magjack industriel avec magnétique intégré 2
